OptiForm
L’OptiForm allie la qualité de fabrication européenne, une commande numérique graphique intuitive, un design compact et des dispositifs de sécurité performants.
Pensée pour la performance et la simplicité, cette machine standardisée offre un excellent rapport qualité/prix et une disponibilité immédiate, idéale pour optimiser votre atelier.
Au lancement, l’OptiForm est disponible en version 3 mètres avec une capacité de 150 tonnes. Elle se décline en deux version l'OptiForm & L'OptiForm+
L'intuitivité signée HACO
L’OptiForm est équipée en standard de la commande graphique EASYBEND.
EASYBEND associe un logiciel 2D avancé à un PC industriel performant.
Les programmes peuvent être créés directement sur la machine — Avec des solutions innovantes, en dessinant votre pièce, avec des méthodes conventionnel, en donnant l'angle et la position de butée ou être générés en amont sur un logiciel bureau.
L’interface multi-touch, très imagés et fluide simplifie l’utilisation rendent la programmation et la production à la fois intuitives, rapide et efficaces.
Equipement standard
Intermédiaire avec système de serrage rapide pour poinçon de type Européen standard "ES" qui offre un large éventail de choix de poinçons.
Table autocentré pour matrice de type "ES" pour matrice de type Européen standard "ES" qui offre un large éventail de choix de matrice.

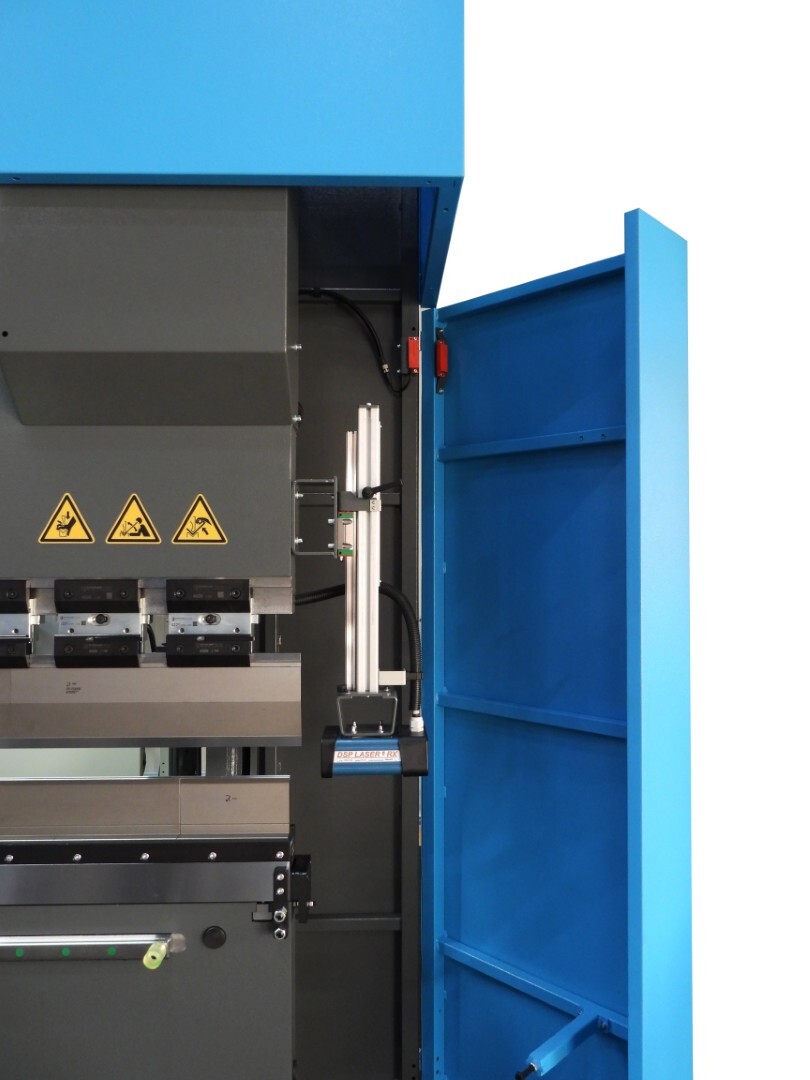

Barrière immatérielle DSP pour un vitesse de descente rapide et un point de mutation à 20mm.
Doigts de butée arrière avec 3 surfaces de contacte dont une à 400mm du bord du doigts pour une butée à 1000mm de la ligne de pliage.
Ruban à LED avant et arrière pour une zone de travail éclairé et confortable.
PACK OPTIFORM
- Bombage de la table manuel
Pour une précision optimale - Butée arrière X-R (2 axes)
Pour un réglage des doigts polyvalent & rapide
PACK OPTIFORM +
- Bombage de la table motorisé
Pour une précision optimale sans réglage - Butée arrière X-R-Z1-Z2 (4 axes)
Pour un réglage des doigts totalement automatisé
Equipement optionnel & Accessoires
Bras de supports avant de longueur 430mm, réglable en hauteur et sur la largeur pour un confort d'utilisation accrue.
Armoire électrique climatisé pour les environnements humide et chauds.
Logiciel de bureau HACOBEND Pro 2D Pour une programmation en temps masqué et une aide à la programmation.
Contactez- nous
Technical Specifications
Machine
| Press force | 1500 kN |
| Bending length | 2600 mm |
| Distance between side plates | 2600 mm |
| Maximum open height | 480 mm |
| Effective open height | 380 mm |
| ES intermediate | 100 mm |
| Table height | 850 mm |
| Throat gap | 400 mm |
| Throat gap | 15 kW |
| Crowning | CNC |
| Control Unit | EASYBEND |
Speed
| Y-axis fast down | 180 mm/s |
| Y-axis work | 10 mm/s |
| Y-axis return | 125 mm/s |
| X-axis | 400 mm/s |
| R-axis | 62.5 mm/s |
| Z1/Z2-axis | 1000 mm/s |
Maximum Axes Travel
| Y-axis | 200 mm |
| X-axis | 600 mm |
| X-axis max gauging distance | 1000 mm |
| R-axis | 200 mm |
| R-axis range | 25 mm – 225 mm |
Dimensions
| Width | 3795 mm |
| Height | 2545 mm |
| Depth (without rear light guard) | 1705 mm |
| Depth (with control arm) | 1855 mm |
| Depth (with rear light guard) | 2055 mm |
| Weight | 8300 kg |
